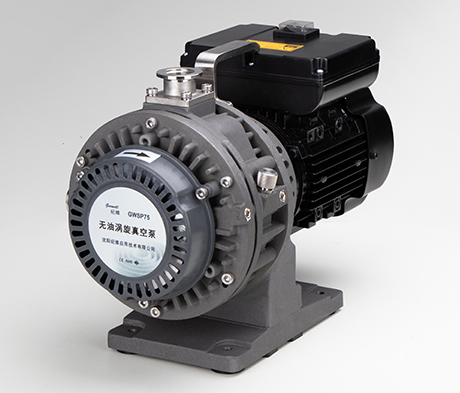

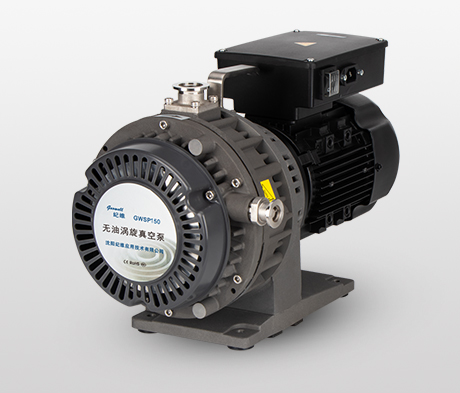

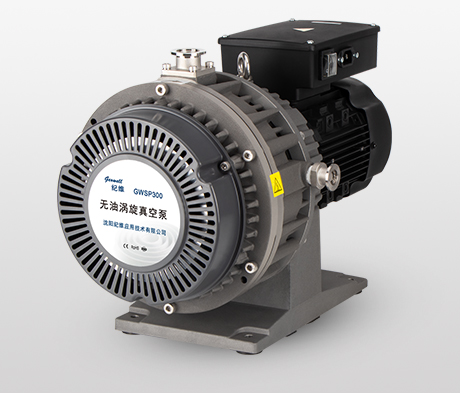

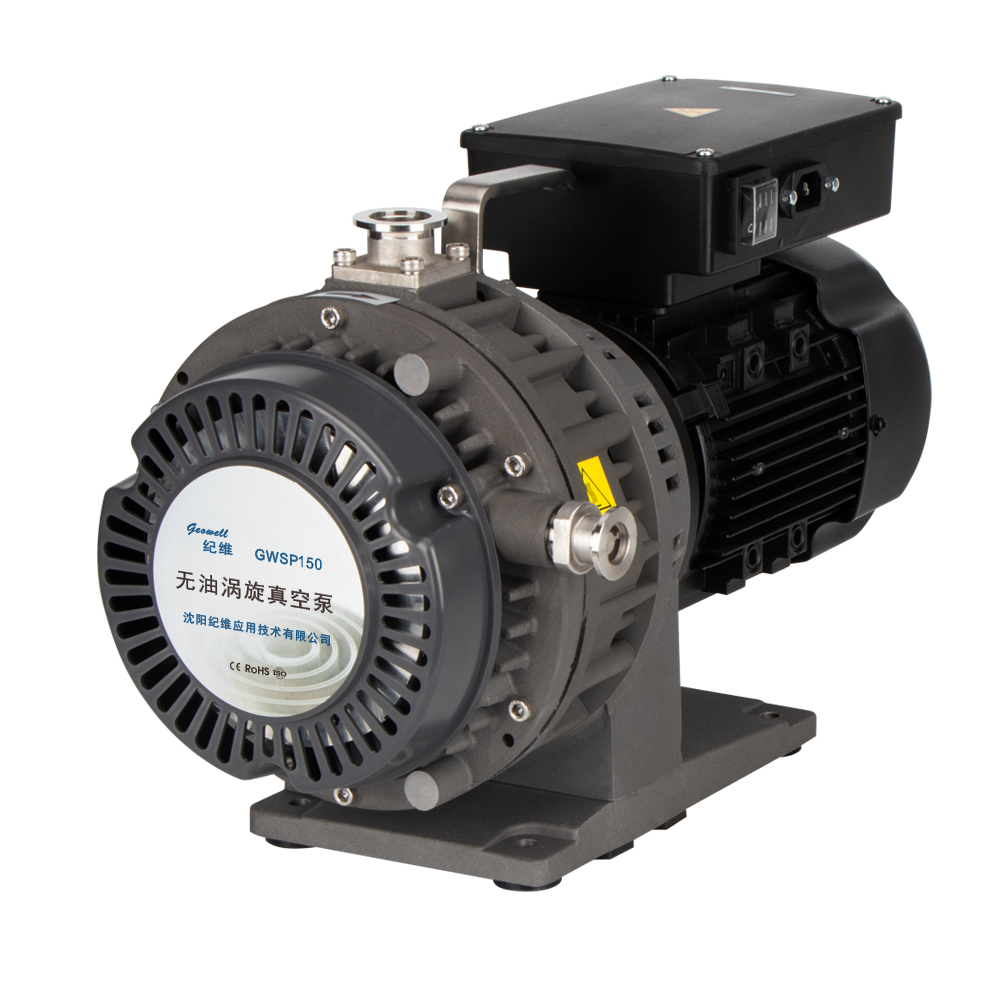

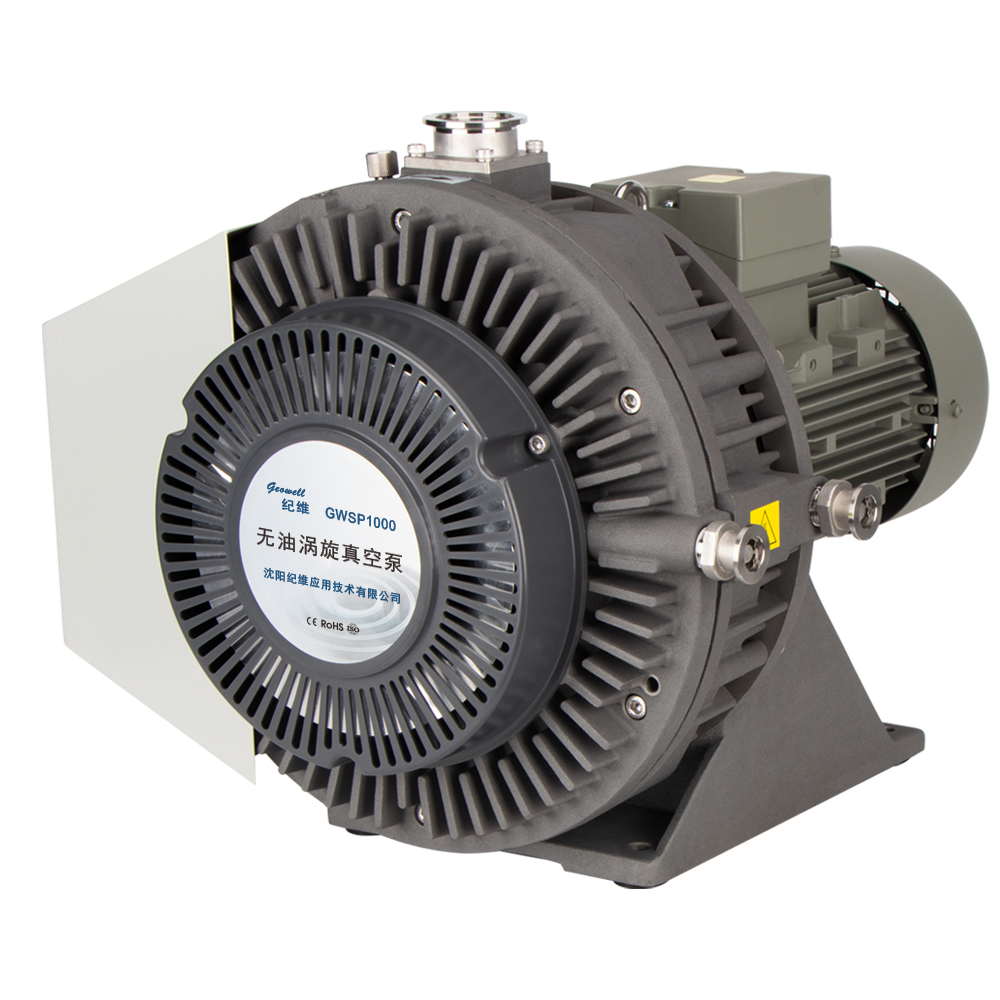

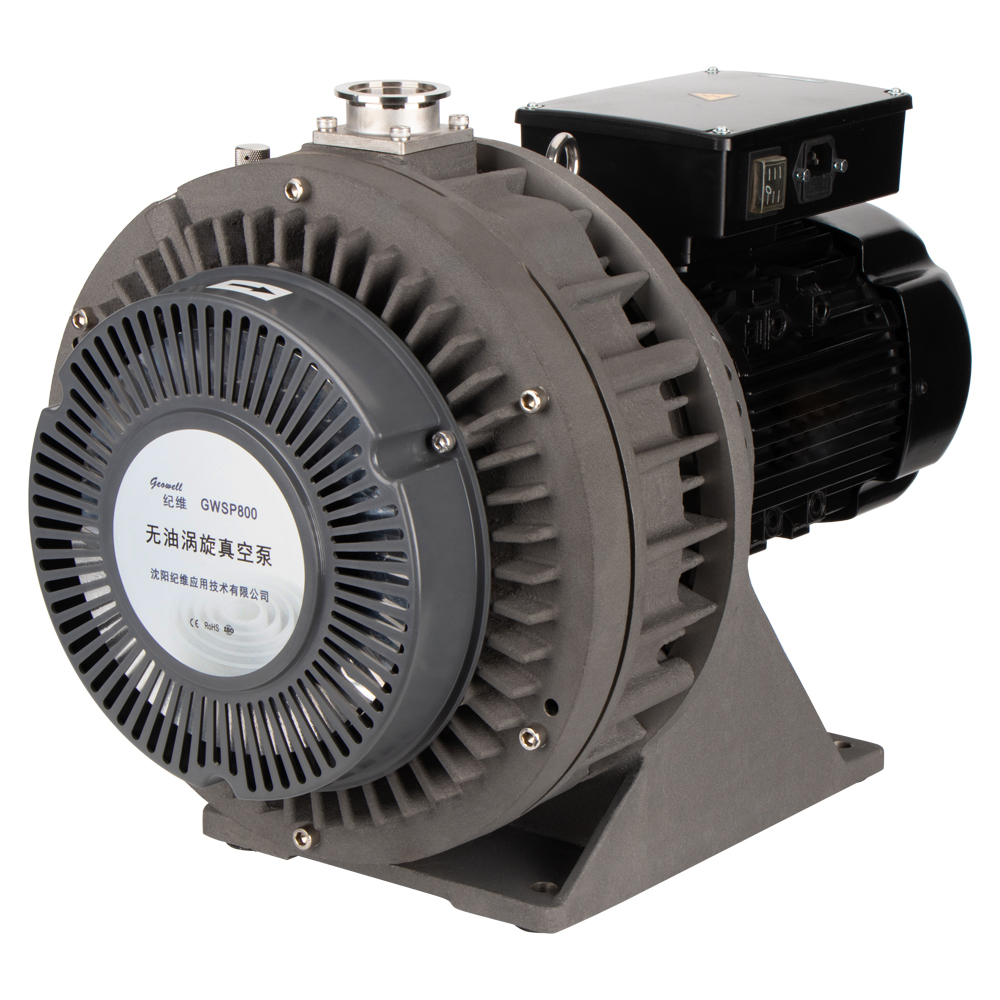

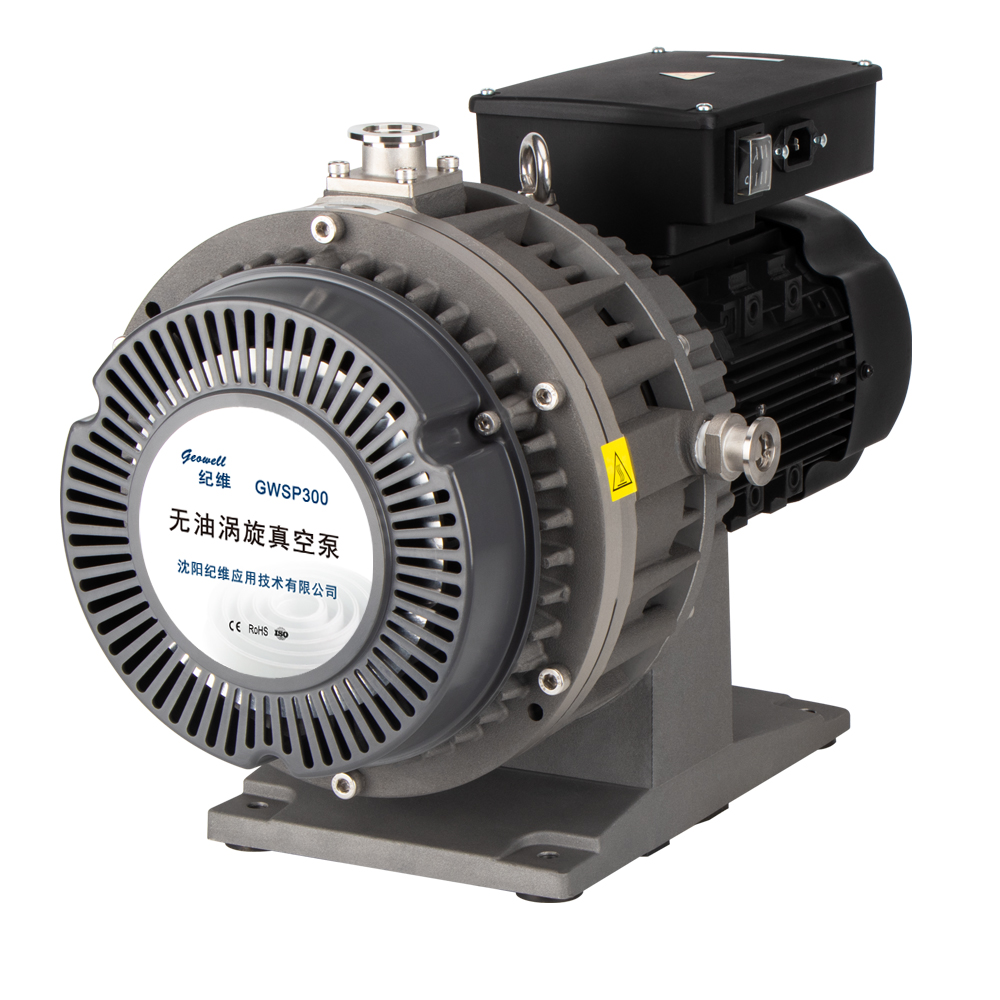

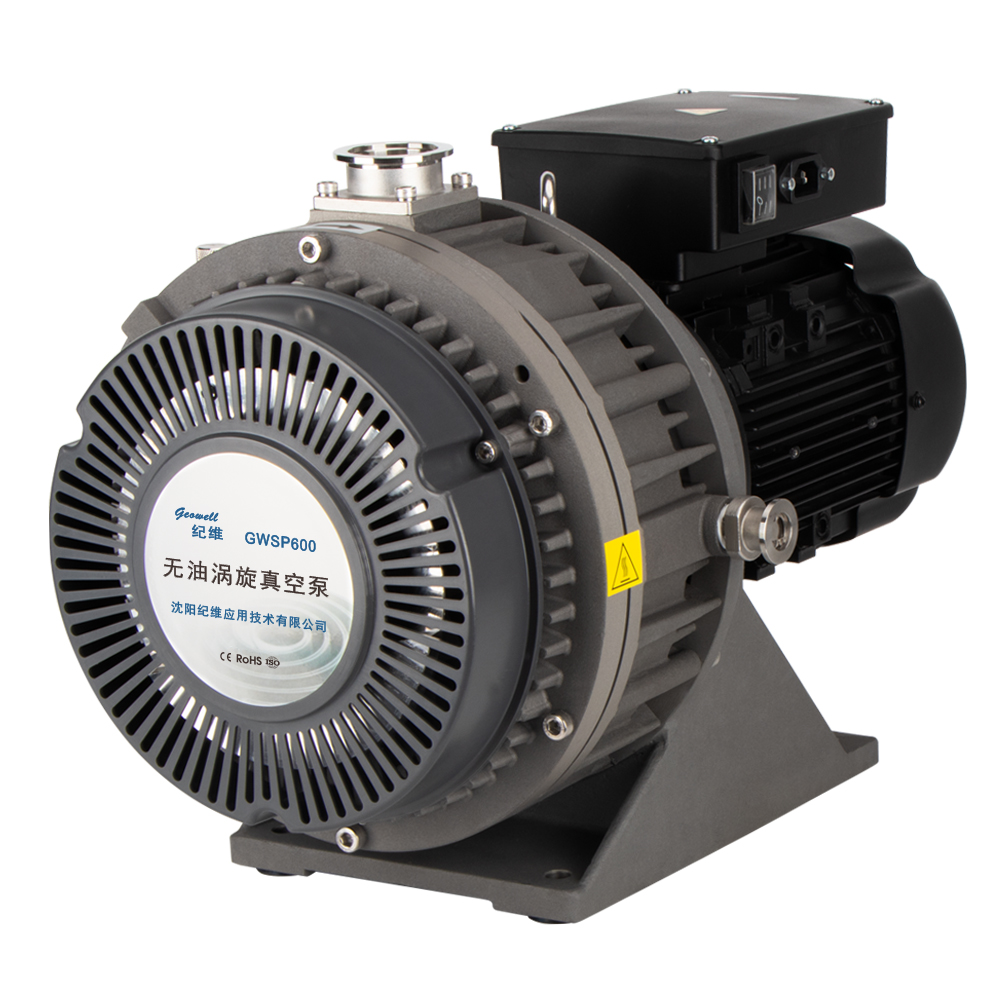

GWSP系列无油涡旋真空泵
GWSP系列无油涡旋真空泵由泵头、电机、支架组件等构成。泵头含有动、定涡旋盘、曲轴、密封件、风扇和泵壳等。涡旋盘为圆形平面和其上伸出的一条或几条渐开线螺旋形盘壁组成，定涡旋盘与动涡旋盘组成涡旋盘副构成无油涡旋压缩机的基本压缩机构。工作过程中动、定涡旋盘互不接触，依靠相对运动形成容积不断缩小的新月形封闭压缩腔，通过吸气、压缩、排气循环，使工作气体从抽气口吸入、压缩后气体从排气口被收集，实现对工作气体的连续抽气与压缩。
我们纪维公司是一家专业的涡旋真空泵制造商，拥有超过20年的制造经验、最长的产品工作时间、在中国最大的销售额、经过世界几千家用户的验证，GWSP系列无油涡旋真空泵作为纪维公司的经典产品，成为清洁无油真空泵的最佳选择之一。

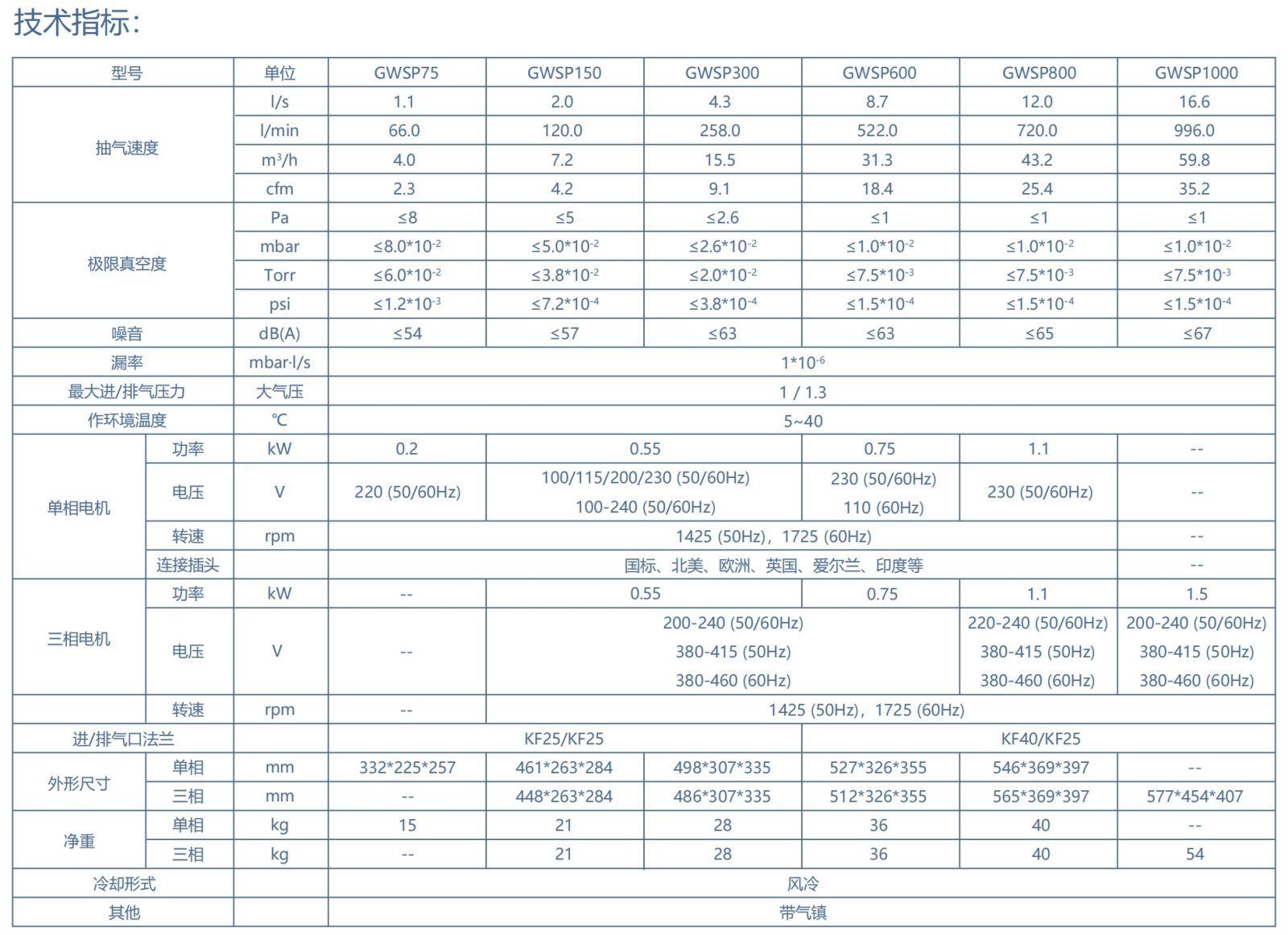

| 型号 | 单位 | GWSP75 | GWSP150 | GWSP300 | GWSP600 | GWSP800 | GWSP1000 | |
| 抽气速度 | l/s | 1.1 | 2.0 | 4.3 | 8.7 | 12.0 | 16.6 | |
| l/min | 66.0 | 120.0 | 258.0 | 522.0 | 720.0 | 996.0 | ||
| m3/h | 4.0 | 7.2 | 15.5 | 31.3 | 43.2 | 59.8 | ||
| cfm | 2.3 | 4.2 | 9.1 | 18.4 | 25.4 | 35.2 | ||
| 极限真空度 | Pa | ≤8 | ≤5 | ≤2.6 | ≤1 | ≤1 | ≤1 | |
| mbar |
≤8.0*10-2 |
≤5.0*10-2 | ≤2.6*10-2 | ≤1.0*10-2 | ≤1.0*10-2 | ≤1.0*10-2 | ||
| Torr | ≤6.0*10-2 | ≤3.8*10-2 | ≤2.0*10-2 | ≤7.5*10-3 | ≤7.5*10-3 | ≤7.5*10-3 | ||
| psi | ≤1.2*10-3 | ≤7.2*10-4 | ≤3.8*10-4 | ≤1.5*10-4 | ≤1.5*10-4 | ≤1.5*10-4 | ||
| 噪音 | dB(A) | ≤54 | ≤57 | ≤63 | ≤63 | ≤65 | ≤67 | |
| 漏率 | mbar·l/s | 1*10-6 | ||||||
| 最大进/排气压力 | 大气压 | 1 / 1.3 | ||||||
| 工作环境温度 | ℃ | 5~40 | ||||||
| 单相电机 | 功率 | kW | 0.25 | 0.55 | 0.55 | 0.75 | 0.75 | -- |
| 电压 | V | 200~230 (50Hz)，110~115 (60Hz) | -- | |||||
| 转速 | rpm | 1425 (50Hz)，1725 (60Hz) | -- | |||||
| 连接插头 | 国标、北美、欧洲、英国、爱尔兰、印度等 | -- | ||||||
| 三相电机 | 功率 | kW | 0.25 | 0.55 | 0.55 | 0.75 | 0.75 | 1.5 |
| 电压 | V | 200～230 和 380～415 (50Hz)，200～230 和 460 (60Hz) | ||||||
| 转速 | rpm | 1425 (50Hz)，1725 (60Hz) | ||||||
| 进/排气口法兰 | KF25/16 | KF40/16 | KF40/KF16*2 | |||||
| 外形尺寸 | 单相 | mm | 383*220*253 | 450*260*296 | 493*297*334 | 538*315*348 | 576*363*392 | -- |
| 三相 | mm | 383*220*253 | 450*260*296 | 493*297*334 | 538*315*348 | 576*363*392 | 576*445*402 | |
| 净重 | 单相 | kg | 15 | 21 | 28 | 36 | 40 | -- |
| 三相 | kg | 15 | 21 | 28 | 36 | 40 | 54 | |
| 冷却形式 | 风冷 | |||||||
| 其他 | 带气镇 | |||||||
使用注意事项：
GWSP系列无油涡旋真空泵用于抽干燥、洁净的气体，不能用于抽对人体有害、易爆、易燃或腐蚀性气体，也不能用于抽含有化学品、溶剂以及能生成粉末的物质，以免由于毒气、爆炸、燃烧引起人身伤害以及设备损毁。
进气温度不能高于50℃，如果超过该温度，必须在进气管路上安装冷却装置，使进气温度低于50℃。
GWSP系列无油涡旋真空泵由泵头、电机、曲轴、风扇和支架等构成，泵头包括一个带有双面盘壁的动涡旋盘、两个定涡旋盘、密封条组件和轴承等。由动涡旋盘与定涡旋盘组成的双侧涡旋盘副是泵的基本抽气机构。工作时电机带动曲轴旋转，使动涡旋盘在由两个定涡旋盘组成的密封泵腔内做偏心摆动，与定涡旋盘围成几个由间隙密封且容积不断缩小的新月形封闭压缩腔，电机每转动一圈，就完成两个吸气、压缩、排气循环，实现无油真空。
特点
全无油
不返油，不喷油，提供洁净真空与周围工作环境
大抽速范围
4~60 立方米/小时
低极限压力
1~8 帕，7*24小时连续运行，稳定可靠
低噪音、低振动
54~67分贝，工作环境舒适健康
适合全球电源
110/220/380/460V, 50/60Hz任选
高效益，低运行成本
无需日常维护，不需要水冷却，也不需要油润滑
操作简单
一键启动，能在大气压和真空之间频繁启动与关闭
用途
半导体行业
磁控溅射、激光溅射、蒸发镀膜、
芯片等离子体抛光、芯片封装、芯片传输
手套箱、排气台、样品传输、预处理室抽真空
He质谱检漏
光电行业
LED封装、液晶注入与封装
材料行业
材料制备--3D打印、单晶生长炉
真空焊接--电子束焊接、激光焊接
真空清洗--等离子清洗、微波清洗、微波干燥
食品药品
真空包装、真空存储
食品药品冷冻干燥、真空烘干
医疗卫生
等离子体灭菌、医疗器械真空存储、牙科设备
能源工业
锂电池制备与封装
氢燃料电池制备与封装
航空航天
空间环境模拟、材料加工处理
分析仪器
加速器、质谱仪、能谱仪、扫描电镜
真空设备
分子泵机组、罗茨泵机组
冷凝泵再生等等

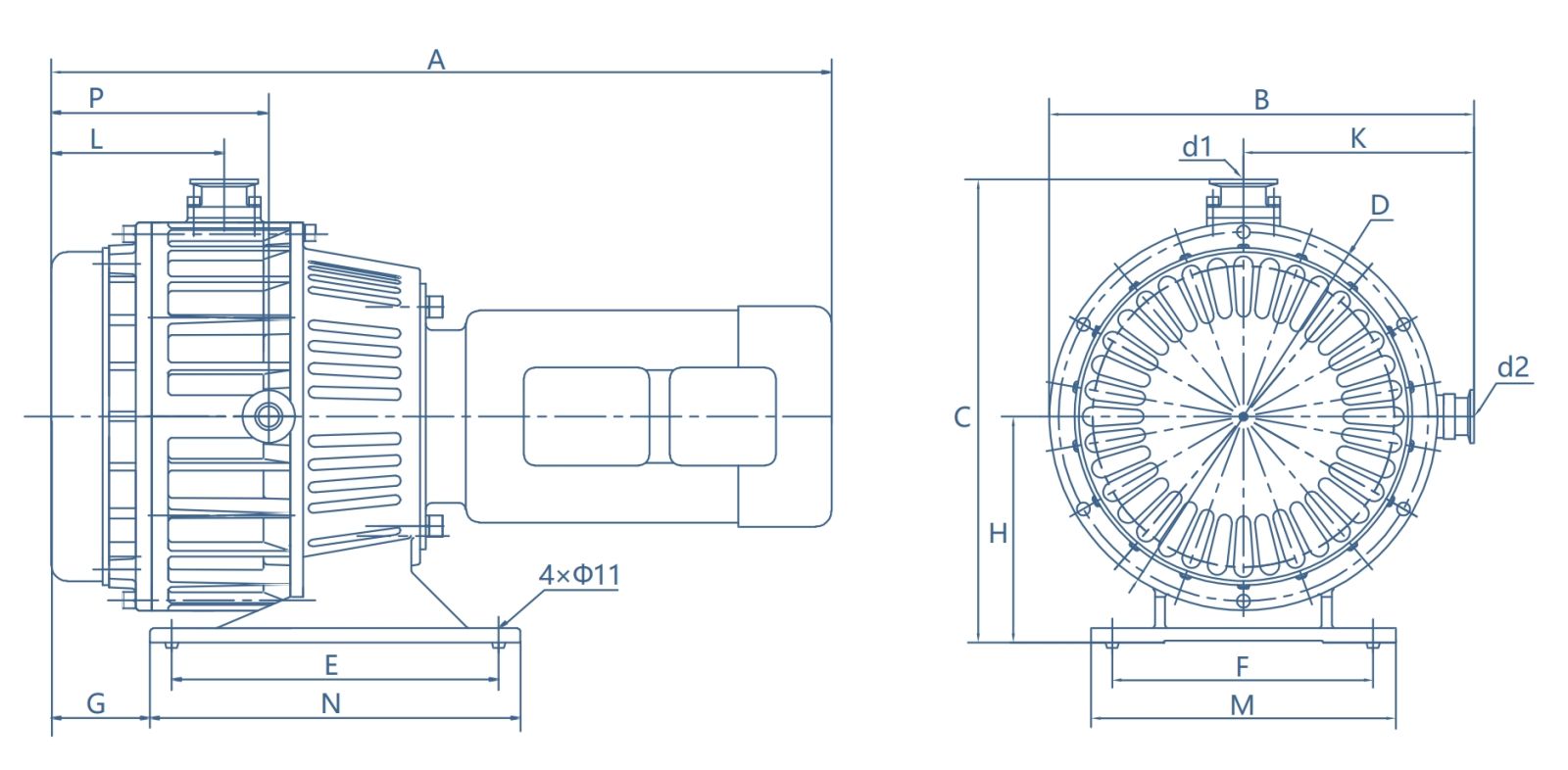

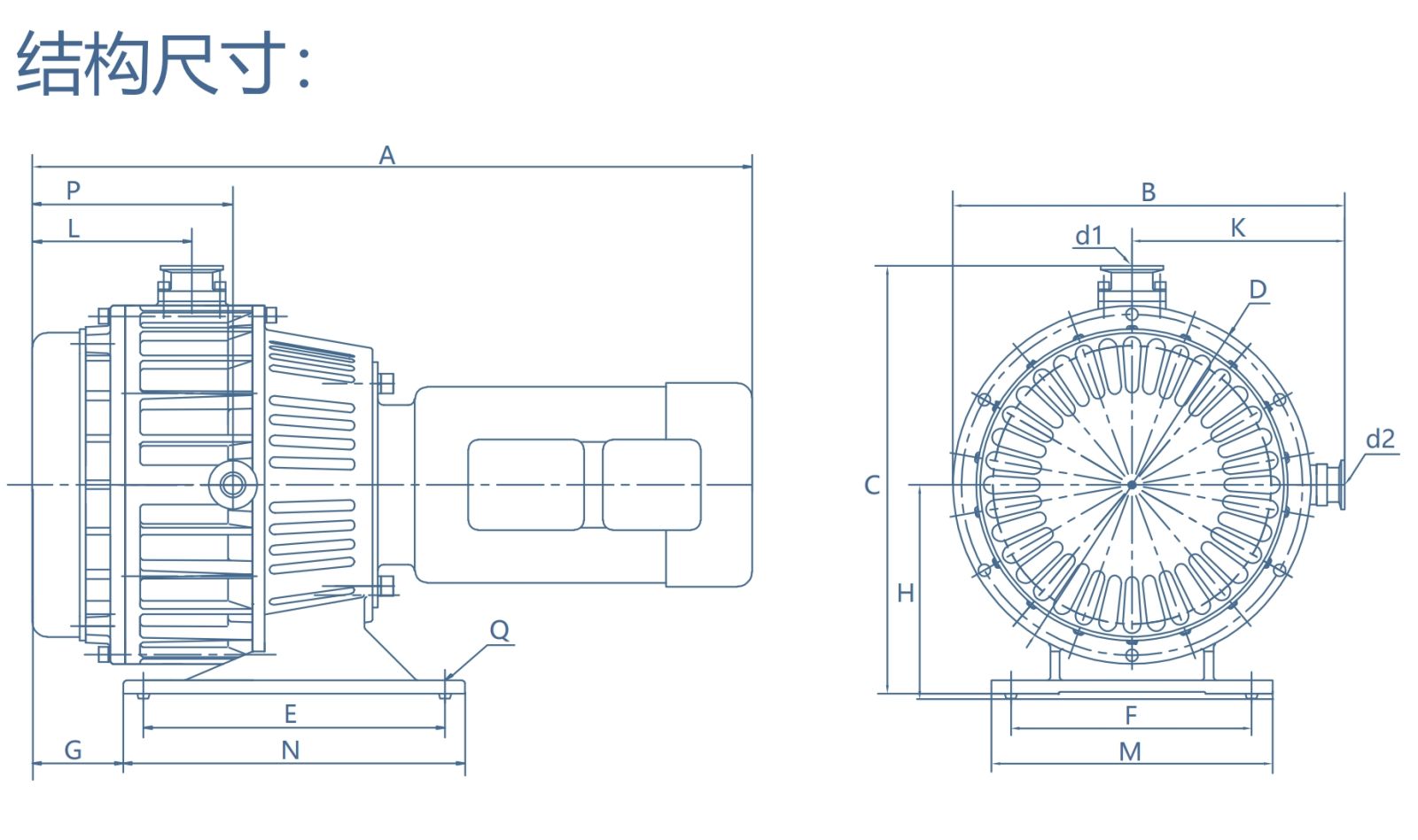

| A | B | C | D | E | F | G | H | K | L | M | N | P | d1 | d2 | |
| GWSP75 | 383 | 220 | 253 | 185 | 174 | 101 | 61 | 110 | 120 | 87 | 137 | 210 | 103 | KF25 | KF16 |
| GWSP150 | 450 | 260 | 296 | 220 | 214 | 119 | 80 | 130 | 135 | 97 | 155 | 250 | 54 | KF25 | KF16 |
| GWSP300 | 493 | 297 | 334 | 262 | 252 | 156 | 85 | 172 | 155 | 114 | 192 | 288 | 147 | KF25 | KF16 |
| GWSP600 | 538 | 315 | 348 | 291 | 252 | 160 | 100 | 175 | 175 | 135 | 206 | 288 | 165 | KF40 | KF16 |
| GWSP800 | 576 | 363 | 392 | 336 | 267 | 184 | 115 | 195 | 195 | 135 | 224 | 303 | 167 | KF40 | KF16 |
| GWSP1000 | 576 | 450 | 402 | 357 | 267 | 184 | 124 | 195 | 200 | 135 | 224 | 303 | 66/178 | KF40 | KF16*2 |
