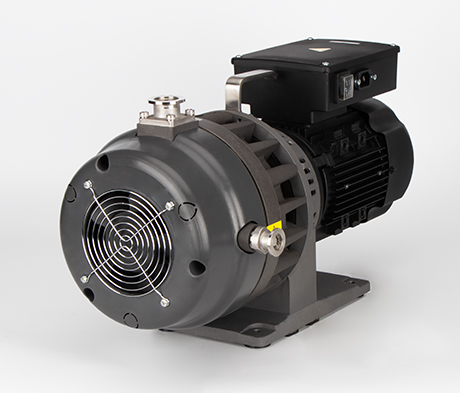

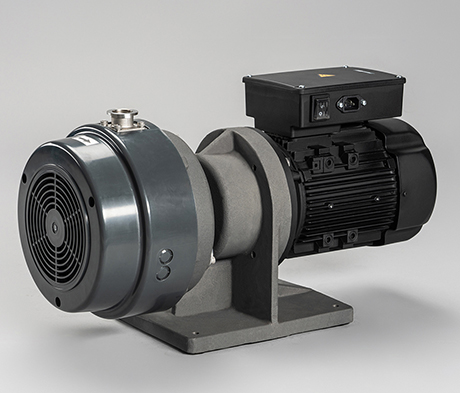

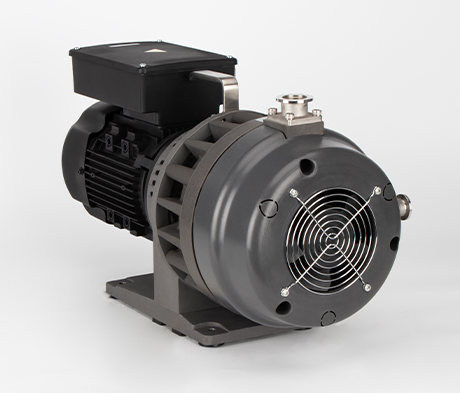

GWSPS系列无油涡旋真空泵
GWSPS系列无油涡旋真空泵，又称涡旋泵、涡旋真空泵、干式涡旋泵、无油涡旋泵、无油涡旋真空泵、干式涡旋真空泵等。作为无油真空泵产品的重要一种，广泛应用于半导体工业、光电、材料、医疗、能源、航空航天、分析仪器、科学研究、真空系统等领域，以可靠耐用、振动小、噪音低、能耗低、体积小、重量轻、适合全球供电、一键启动、可在大气压和真空之间频繁启停等优点受到各行业用户的信赖。
GWSPS系列无油涡旋真空泵由泵头、电机、支架组件等构成。泵头含有动、定涡旋盘、曲轴、密封件、风扇和泵壳等。涡旋盘为圆形平面和其上伸出的一条或几条渐开线螺旋形盘壁组成，定涡旋盘与动涡旋盘组成涡旋盘副构成无油涡旋压缩机的基本压缩机构。工作过程中动、定涡旋盘互不接触，依靠相对运动形成容积不断缩小的新月形封闭压缩腔，通过吸气、压缩、排气循环，使工作气体从抽气口吸入、压缩后气体从排气口被收集，实现对工作气体的连续抽气与压缩。
我们纪维公司是一家专业的涡旋真空泵制造商，拥有超过20年的制造经验、最长的产品工作时间、在中国最大的销售额、经过世界几千家用户的验证，GWSPS系列无油涡旋真空泵成为清洁无油真空泵的最佳选择之一。
GWSPS系列无油涡旋真空泵由泵头、电机、支架组件等构成。泵头含有动、定涡旋盘、曲轴、密封件、风扇和泵壳等。涡旋盘为圆形平面和其上伸出的一条或几条渐开线螺旋形盘壁组成，定涡旋盘与动涡旋盘组成涡旋盘副构成无油涡旋压缩机的基本压缩机构。工作过程中动、定涡旋盘互不接触，依靠相对运动形成容积不断缩小的新月形封闭压缩腔，通过吸气、压缩、排气循环，使工作气体从抽气口吸入、压缩后气体从排气口被收集，实现对工作气体的连续抽气与压缩。
我们纪维公司是一家专业的涡旋真空泵制造商，拥有超过20年的制造经验、最长的产品工作时间、在中国最大的销售额、经过世界几千家用户的验证，GWSPS系列无油涡旋真空泵成为清洁无油真空泵的最佳选择之一。
技术指标
工作原理
主要用途
性能曲线
外形尺寸
| 型号 | 单位 | GWSPS75 | GWSPS150 | GWSPS300 | GWSPS500 | GWSPS900 | |
| 抽气速度 | l/s | 1.0 | 2.6 | 4.4 | 6.7 | 11.6 | |
| l/min | 60.0 | 156.0 | 264.0 | 402.0 | 696.0 | ||
| m3/h | 3.6 | 9.4 | 15.8 | 24.0 | 41.6 | ||
| cfm | 2.2 | 5.5 | 9.3 | 14.2 | 24.6 | ||
| 极限真空度 | Pa | ≤15 | ≤10 | ≤8 | ≤5 | ≤200 | |
| mbar | ≤1.5*10-1 | ≤1.0*10-1 | ≤8.0*10-2 | ≤5.0*10-2 | ≤2.0 | ||
| Torr | ≤1.1*10-1 | ≤7.5*10-2 | ≤6.0*10-2 | ≤3.7*10-2 | ≤1.5 | ||
| psi | ≤2.2*10-3 | ≤1.5*10-3 | ≤1.2*10-3 | ≤7.3*10-4 | ≤2.9*10-2 | ||
| 噪音 | dB(A) | ≤57 | ≤57 | ≤63 | ≤63 | ≤67 | |
| 漏率 | mbar·l/s | 1*10-6 | |||||
| 最大进/排气压力 | 大气压 | 1 / 1.3 | |||||
| 工作环境温度 | ℃ | 5~40 | |||||
| 单相电机 | 功率 | kW | 0.55 | -- | -- | ||
| 电压 | V | 200~230 (50Hz)，110~115 (60Hz) | -- | -- | |||
| 转速 | rpm | 1425 (50Hz)，1725 (60Hz) | -- | -- | |||
| 连接插头 | 国标、北美、欧洲、英国、爱尔兰、印度等 | -- | -- | ||||
| 三相电机 | 功率 | kW | 0.55 | 0.75 | 1.5 | ||
| 电压 | V | 200～230 和 380～415 (50Hz)，200～230 和 460 (60Hz) | |||||
| 转速 | rpm | 1425 (50Hz)，1725 (60Hz) | |||||
| 进/排气口法兰 | KF25/KF16 | KF40/KF16 | |||||
| 外形尺寸 | 单相 | mm | 502*238*288 | 502*238*288 | 526*271*315 | -- | -- |
| 三相 | mm | 502*238*288 | 502*238*288 | 526*271*315 | 578*315*355 | 578*315*355 | |
| 净重 | 单相 | kg | 22 | 22 | 32 | -- | -- |
| 三相 | kg | 21 | 21 | 27 | 38 | 41 | |
| 冷却形式 | 风冷 | ||||||
使用注意事项:
GWSPS系列无油涡旋真空泵用于抽干燥、洁净的气体，不能用于对人体有害、易燃易爆、腐蚀性气体或者含有化学品、溶剂以及能生成粉末的物质，以免由于毒气、爆炸、燃烧引起人身伤害以及设备损毁。
进气温度不能超过50℃，如果超过该温度，必须在进气管路上安装冷却装置，使进气温度低于50℃。
GWSPS系列无油涡旋真空泵由泵头、电机、曲轴、风扇和支架等构成，泵头包括一个带有单面盘壁的动涡旋盘、一个定涡旋盘、密封条组件、轴承和泵壳等。由动涡旋盘、定涡旋盘和泵壳组成的单侧涡旋盘副是泵的基本抽气机构。工作时电机带动曲轴旋转，使动涡旋盘在由定涡旋盘和泵壳组成的密封泵腔内做偏心摆动，与定涡旋盘围成几个由间隙密封且容积不断缩小的新月形封闭压缩腔，电机每转动一圈，就完成一个吸气、压缩、排气循环，实现无油真空。
特点
100%无油
提高了产品质量，
适用于食品药品的冷冻干燥不返油、不喷油，洁净真空环境，消除污染风险
连续工作
7*24小时连续运行，稳定可靠
低噪音，低振动
57~67分贝，工作环境舒适健康
适用全球电源
110/220/380/460V，50/60Hz任选
运行成本低，效益高
无需日常维护，不需要水冷却，也不需要油润滑

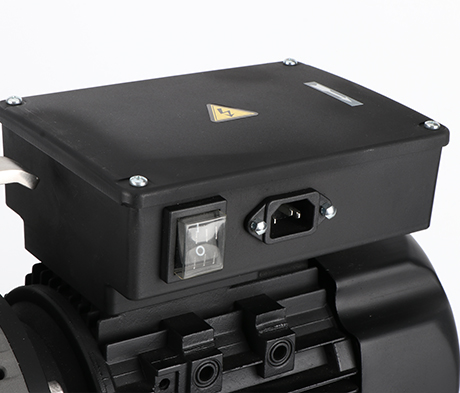

操作简单
一键启动，能在大气压和真空之间频繁启动与关闭

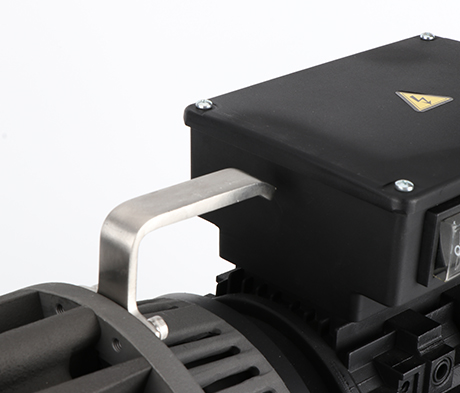

体积小、重量轻
方便移动、适合小型农场食品果蔬冷冻干燥
用途
真空干燥 、真空除泡
真空油气回收
医院/研究单位真空环境制造
超纯水制造
真空包装

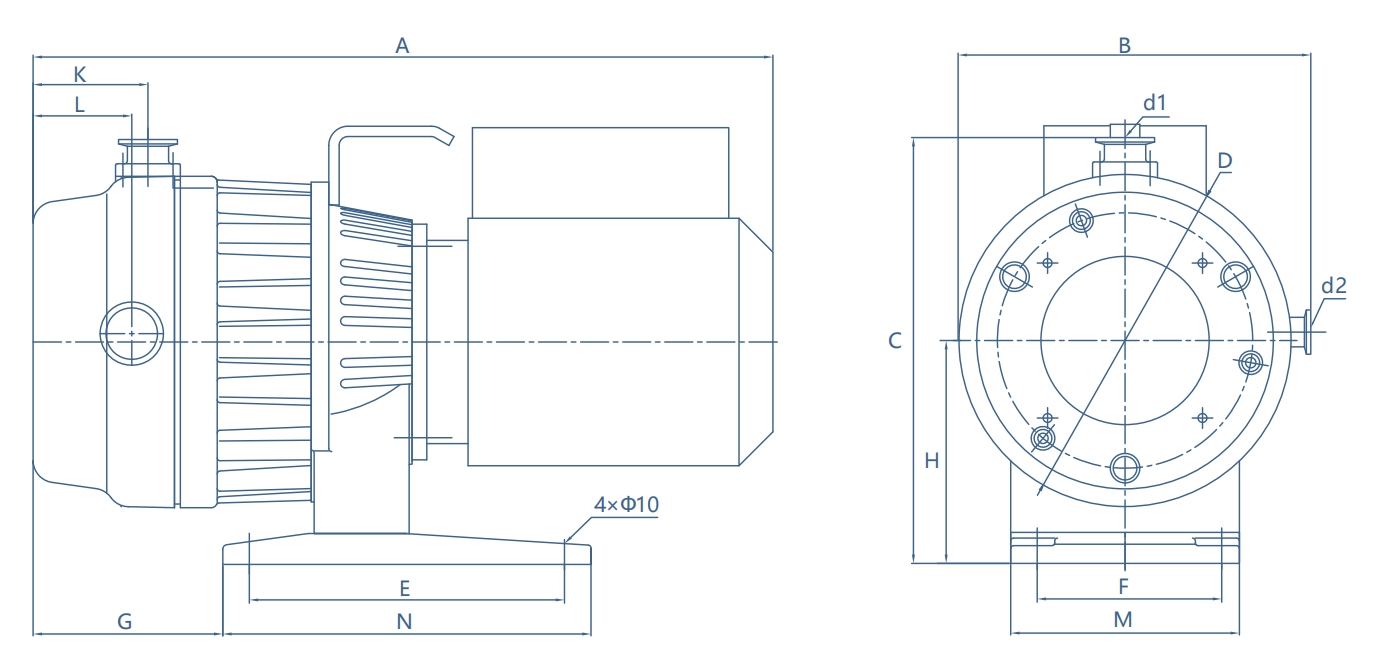

| A | B | C | D | E | F | G | H | K | L | M | N | d1 | d2 | |
| GWSPS75 | 502 | 238 | 288 | 225 | 214 | 125 | 129 | 151 | 78 | 67 | 155 | 250 | KF25 | KF16 |
| GWSPS150 | 502 | 238 | 288 | 225 | 214 | 125 | 129 | 151 | 78 | 67 | 155 | 250 | KF25 | KF16 |
| GWSPS300 | 526 | 271 | 315 | 254 | 252 | 156 | 133 | 173 | 95 | 85 | 192 | 288 | KF25 | KF16 |
| GWSPS500 | 578 | 315 | 355 | 299 | 252 | 164 | 148 | 172 | 134 | 85 | 204 | 288 | KF40 | KF16 |
| GWSPS900 | 578 | 315 | 355 | 299 | 252 | 164 | 148 | 172 | 134 | 85 | 204 | 288 | KF40 | KF16 |
