无油涡旋真空泵在等离子芯片抛光机中的应用与选型

在半导体制造中，芯片（晶圆、晶粒）的表面处理对洁净度要求极高。等离子芯片抛光机通过低压等离子体作用于芯片表面，完成抛光、活化或清洗，而这一过程能否稳定进行、处理后的表面是否洁净，很大程度上取决于设备的真空系统。

真空泵在其中承担两重任务：一是把工艺腔从大气抽至等离子体所需的低压环境，二是在整个工艺过程中维持稳定、洁净的真空。任何来自泵的油污染，都可能沾污芯片表面、影响后续键合与镀膜工序，进而影响器件良率。

本文解析无油涡旋真空泵在等离子芯片抛光机中的作用与定位，并结合纪维GWSPB 系列的实际参数，给出清晰的选型建议。

一、等离子芯片抛光机为什么离不开真空系统？

低压等离子体（辉光放电）需要足够低的气体压力才能稳定起辉，并均匀作用于芯片表面。因此，工艺腔必须先被抽至工艺压力，等离子体才能点燃并维持。

以 Ar、O₂ 等惰性或非腐蚀性气体为主的等离子清洗、活化与抛光工艺，通常在数十至数百帕的低压区间进行；部分对本底真空要求更高的精细工艺，则需在无油前级泵的基础上配合涡轮分子泵，达到更低的工作压力。

无论哪种情况，真空系统的洁净度与稳定性，都直接决定了工艺的一致性与芯片表面质量。

核心逻辑： 等离子体要“点得着、点得稳”，靠的是低压真空；芯片表面处理后要“依然洁净”，靠的是无油。这两点，正是这类设备对真空泵的核心要求。

二、为什么必须使用无油真空泵？

半导体工艺对烃类、油分污染极为敏感。有油真空泵在运行中，润滑油会以油蒸气形式返流进入真空系统，沉积在芯片表面，带来颗粒沾污、界面异常、后续工序附着力下降等问题，最终反映为器件良率损失。

正因如此，发达国家的半导体产业已普遍采用干式（无油）真空泵，国内高端半导体也基本完成了干式泵对油泵的替代。在等离子芯片抛光机这类洁净度优先的设备上，“无油”是前提条件，而非可选项。

在多种无油/干式泵中，半导体真空泵通常按清洁、中等、苛刻工艺分类，其中清洁工艺（量测、光刻，以及各类设备的装载腔与传输腔）要求泵具备高可靠、快速抽气、体积紧凑等特点。无油涡旋真空泵洁净、低噪音、结构紧凑、可频繁启停，正好契合这一类需求。

三、无油涡旋真空泵在等离子芯片抛光机中的三大角色

3.1 工艺腔粗抽与工作真空维持

将工艺腔从大气抽至等离子体工作压力，并在工艺过程中维持稳定的工作真空。对于数十至数百帕的清洗、活化、抛光工艺，无油涡旋泵可作为主泵单独承担。

3.2 涡轮分子泵前级

当精细工艺需要更低的本底压力（低于 1 Pa 甚至更低）时，采用“无油涡旋泵作前级 + 涡轮分子泵”的组合。无油前级可为分子泵提供洁净、稳定的前级压力，避免油蒸气经前级返流污染工艺腔。

3.3 装载腔 / 传输腔抽气

在带有 load-lock、传输腔的设备结构中，无油涡旋泵可用于这些腔室的快速抽气与维持，其洁净、紧凑、可频繁启停的特性契合上下料节拍。

四、GWSPB 系列参数与选型建议

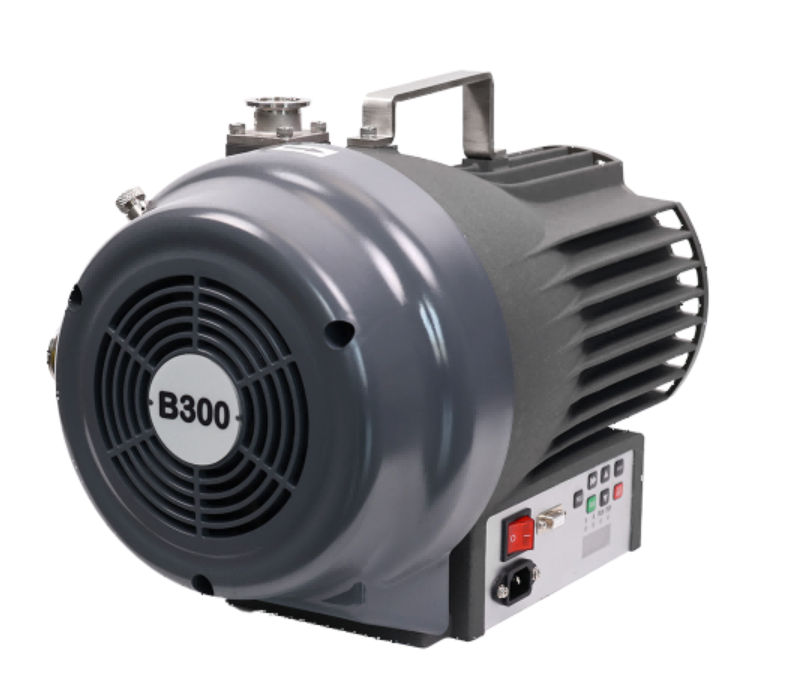

纪维GWSPB 系列无油涡旋真空泵采用单侧单级涡旋结构与波纹管屏蔽密封，气流通道全程无油，适用于对洁净度要求较高的半导体真空场景。主要参数如下：
